自動巻き上げで換気し快適なビニールハウス管理「SF NEO+」

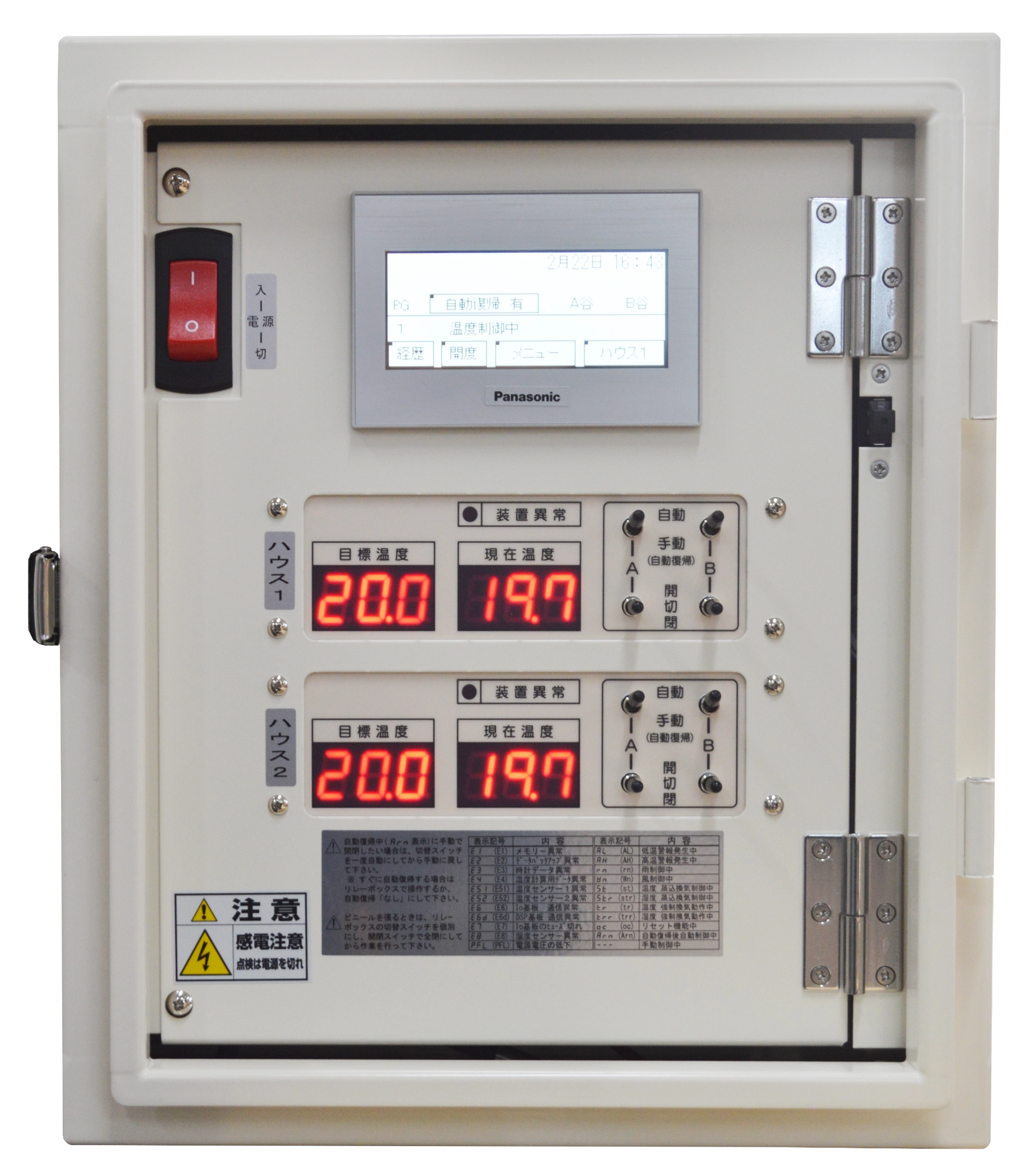

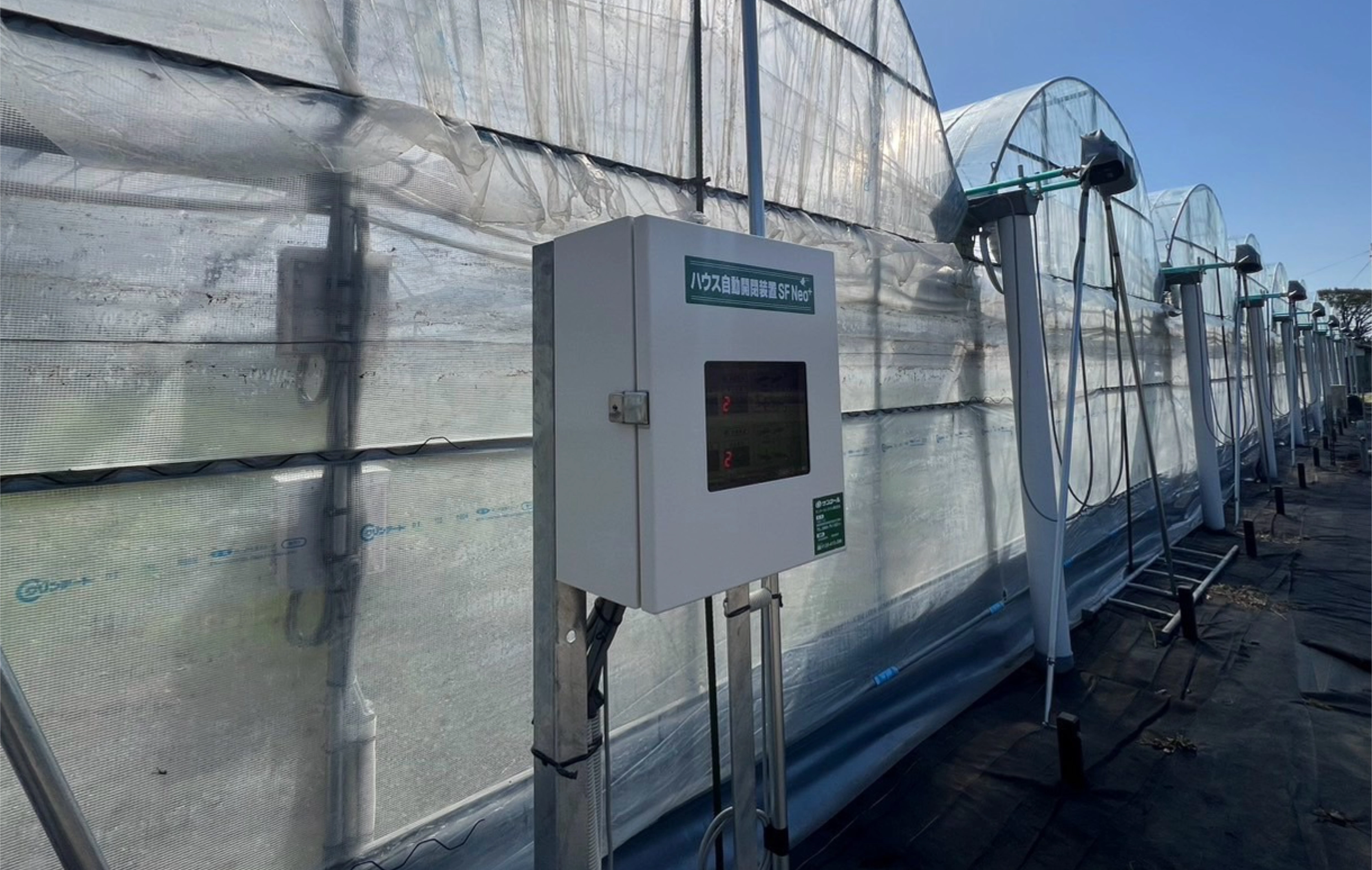

自動開閉装置SF NEO＋

　ビニールハウス施設内外の環境データをもとに、換気窓を自動巻き上げさせて「理想的なハウス内環境」に近づける装置です。用途に合わせて 6 つの制御モードからお選びいただけます。
　豊富なオプションもあり、拡張性が高いのが特徴です。

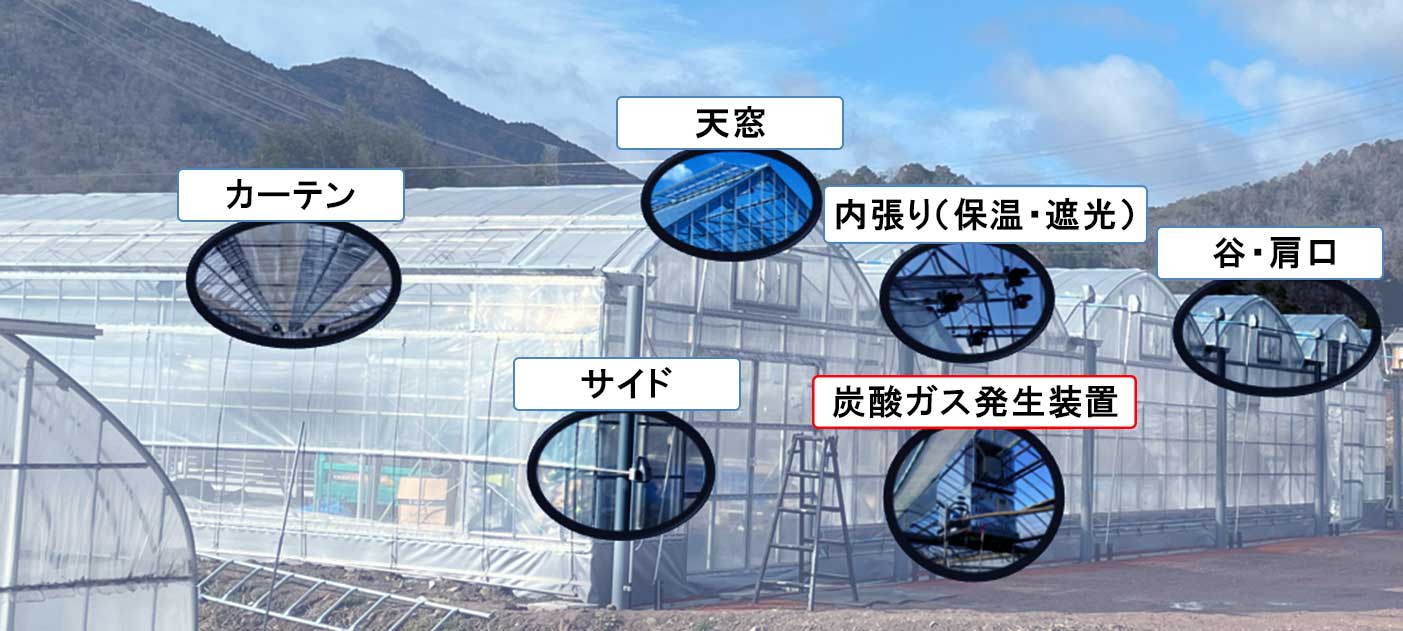

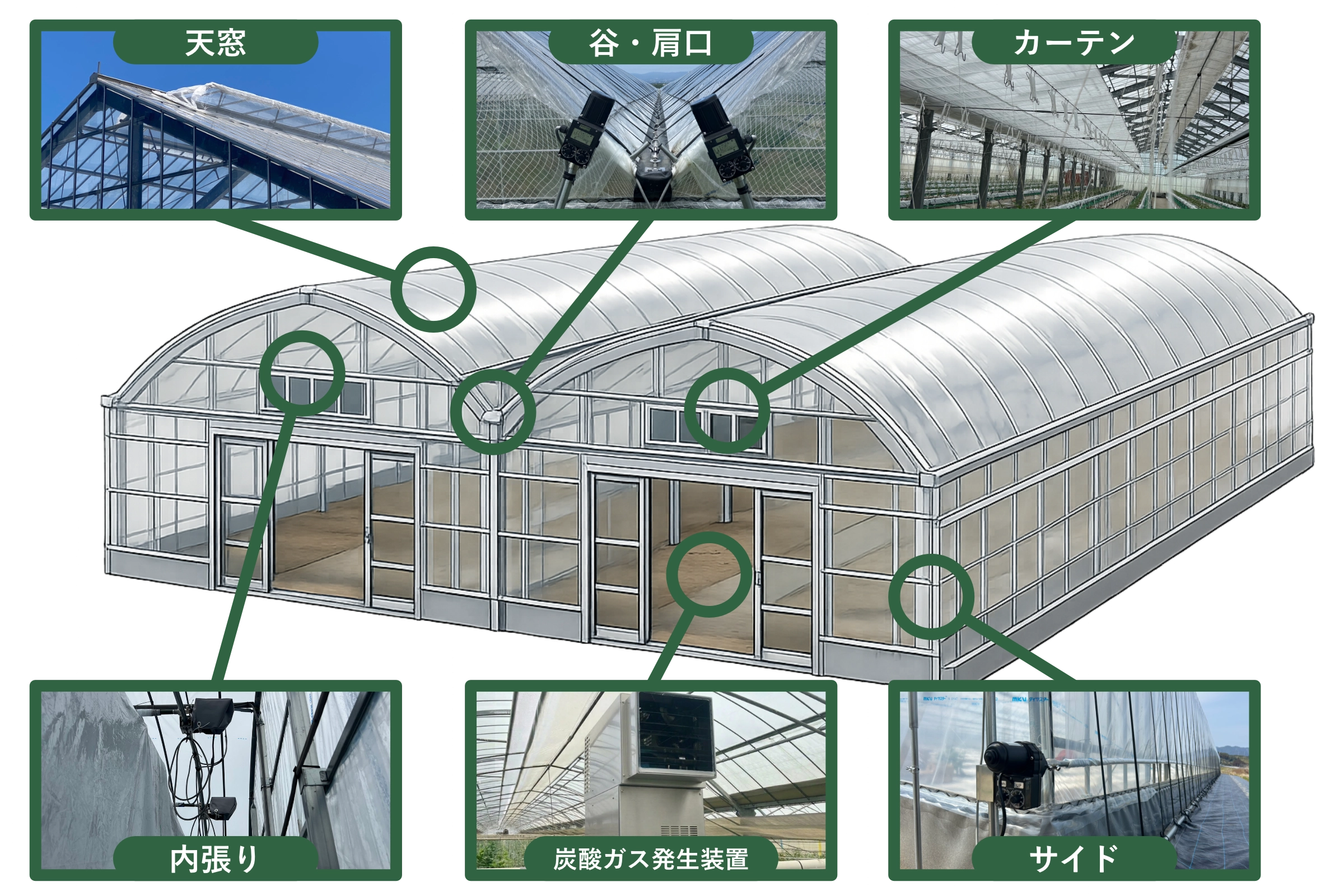

制御設置例

　自動開閉装置SFNeo+は、ビニールハウスのさまざまな装置を1台の制御盤で制御可能です。
４系統までラインナップがあり複数のビニールハウスを1台で制御ができます。また、１棟のビニールハウスで、谷換気・サイド換気・内張りカーテン・炭酸ガス発生装置などを、１台で複合的に管理することもできます。

制御機器にあわせて選べる制御方法

温度制御

　設定した目標温度になるように、PID制御とオリジナル制御により開閉を行います。

温度段階制御

　開け幅を 1～9 の分割数で段階的に開閉を行います。

一段温度制御

　開温度・閉温度にて開閉を行います。

タイマー制御

　1 日を 2～6 分割し、時間毎にＡ側Ｂ側の開け幅を指定できます。

内張り温度制御

　開温度・閉温度を設定し、時間帯別に開け幅を指定できます。

内張り遮光制御

　遮光開始温度・解除温度を設定し、 1 日を 2～6 分割し時間毎にA 側 B 側の開け幅を指定できます。

それぞれの制御機器に、制御方法を振り分けることでお客様仕様の制御盤にできます。
さらに、『炭酸ガス発生機』も同時に制御が可能です。

温度制御

　設定した目標温度になるようにPID制御とオリジナル制御により開閉を行います。
　（※PID：P比例、I積分、D微分）

温度段階制御

　開け幅を1～9の分割数で段階的に開閉を行います。
　（屋根型ハウスの天窓やサイド巻上に利用されています。）

一段温度制御

　開温度・閉温度にて開閉を行います。
　（主に内張りやサイド巻上で利用されています。）

タイマー制御

　1日を2～6分割し、時間毎にA側B側の開け幅を指定できます。
　（主に内張りで利用されています。）

内張り温度制御

　基準となる開温度・閉温度を設定し、加えて時間帯別に開け幅を指定できます。
　（さらに、全閉状態からの動き出し時の急激な温度湿度変化を抑える「初回動作制限」が設定できます。内張用の制御になります。）

内張り遮光制御

　遮光開始温度・遮光解除温度を設定し、 1日を2～6分割して時間毎にA側B側の開け幅を指定できます。
　（内張遮光用の制御になります。）

それぞれの制御機器に、制御方法を振り分けることでお客様仕様の制御盤にできます。
さらに、『炭酸ガス発生機』も同時に制御が可能です。

主な機能・特長

目標温度補正
左右別制御（AB別制御）
リセット機能（ビニール巻き付き防止機能）
自動復帰
安全対策
谷シート待機動作
開け幅調整
蒸込換気
強制換気
飽差表示
風向風速制御

その他数多くの機能が盛り込んであります。

ハウス環境制御システム「グリーンラボⅡ」との連動

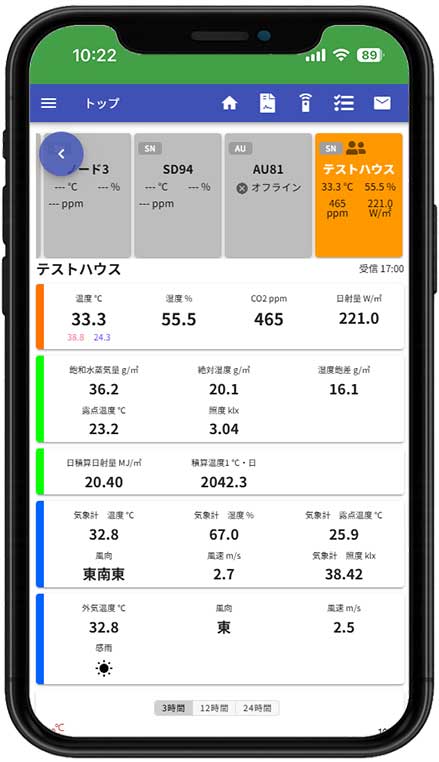

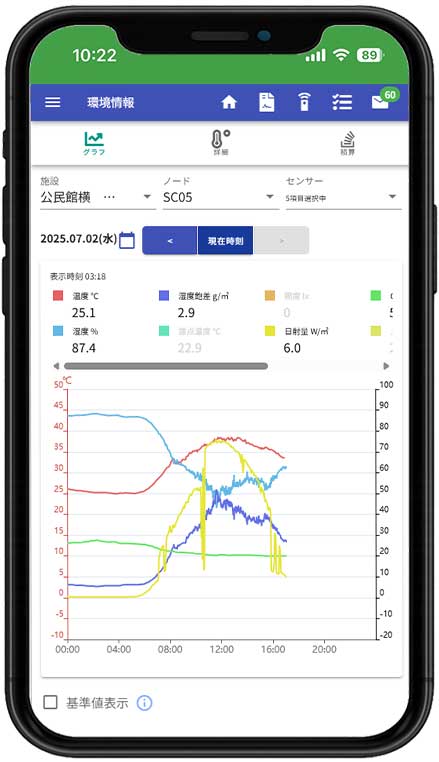

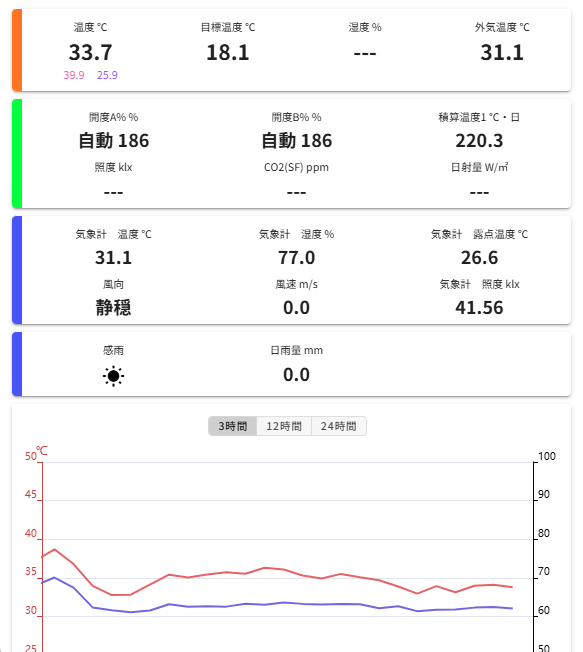

ルーターを接続し、クラウドサービスを使用すると、スマートフォンやパソコン・タブレットなどで、ビニールハウス内環境などのを、モニタリング・リモート・データ管理ができます。また遠隔で、条件や温度設定なども変更でき他のハウスとの比較も可能です。

仕様

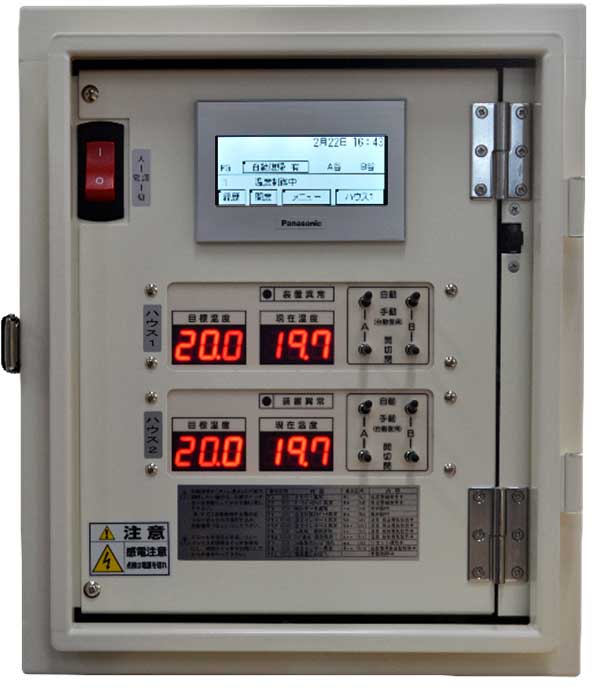

名称	自動開閉装置
型式	SF-Neo+
系統	１～４系統
消費電力	最大125W
サイズ	300W×350H×150D（1･2系統共通）
サイズ	300W×450H×150D（3･4系統共通）
系統	１～４系統
出力	1系統2回路「開閉」AC24V
制御台数	リレーBOX×１０台/系統
通信	有線LAN接続　※グリーンラボⅡクラウド契約が必要

名称	自動開閉装置
型式	SF-Neo+
系統	１～４系統
消費電力	最大125W
サイズ	300W×350H×150D （1･2系統共通）
サイズ	300W×450H×150D （3･4系統共通）
系統	１～４系統
出力	1系統2回路「開閉」AC24V
制御台数	リレーBOX×１０台/系統
通信	有線LAN接続 ※グリーンラボⅡクラウド契約が必要

接続機器

ACタイプ	ACリレーBOX	B50plusモーター

	型　　式／RB－0.5A	型　　式／AOS5072
	電　　源／3相200V	電　　源／3相200V
	消費電力／5W	消費電力／80W
	制御回路／AC24V	重　　量／約3.5Kg
	制御台数／B50plusモーター2台



DCタイプ	DCリレーBOX150VA	サンパワーモーター

	型　　式／RB－1.5A	型　　式／SP3
	電　　源／単相200V	電　　源／DC24V
	消費電力／5W	消費電力／48W
	制御回路／AC24V	重　　量／約2.4Kg
	制御台数／サンパワーモーター2台

ACタイプ

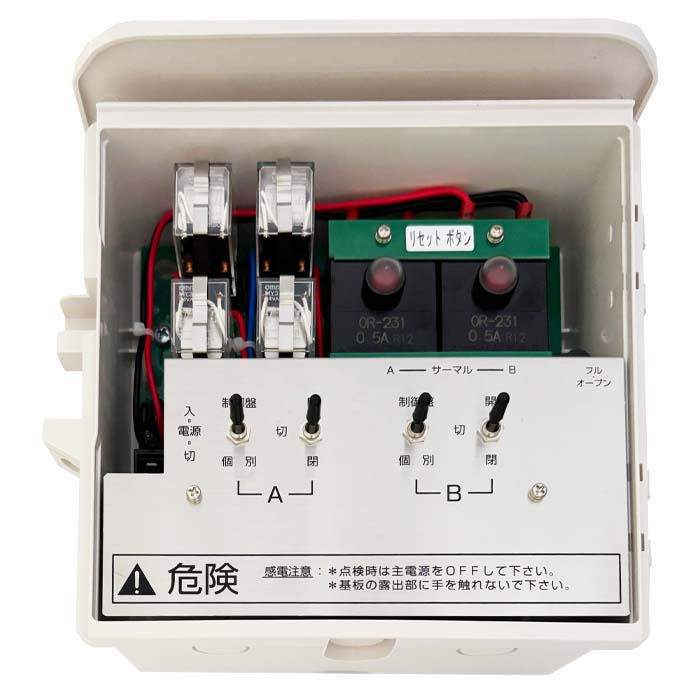

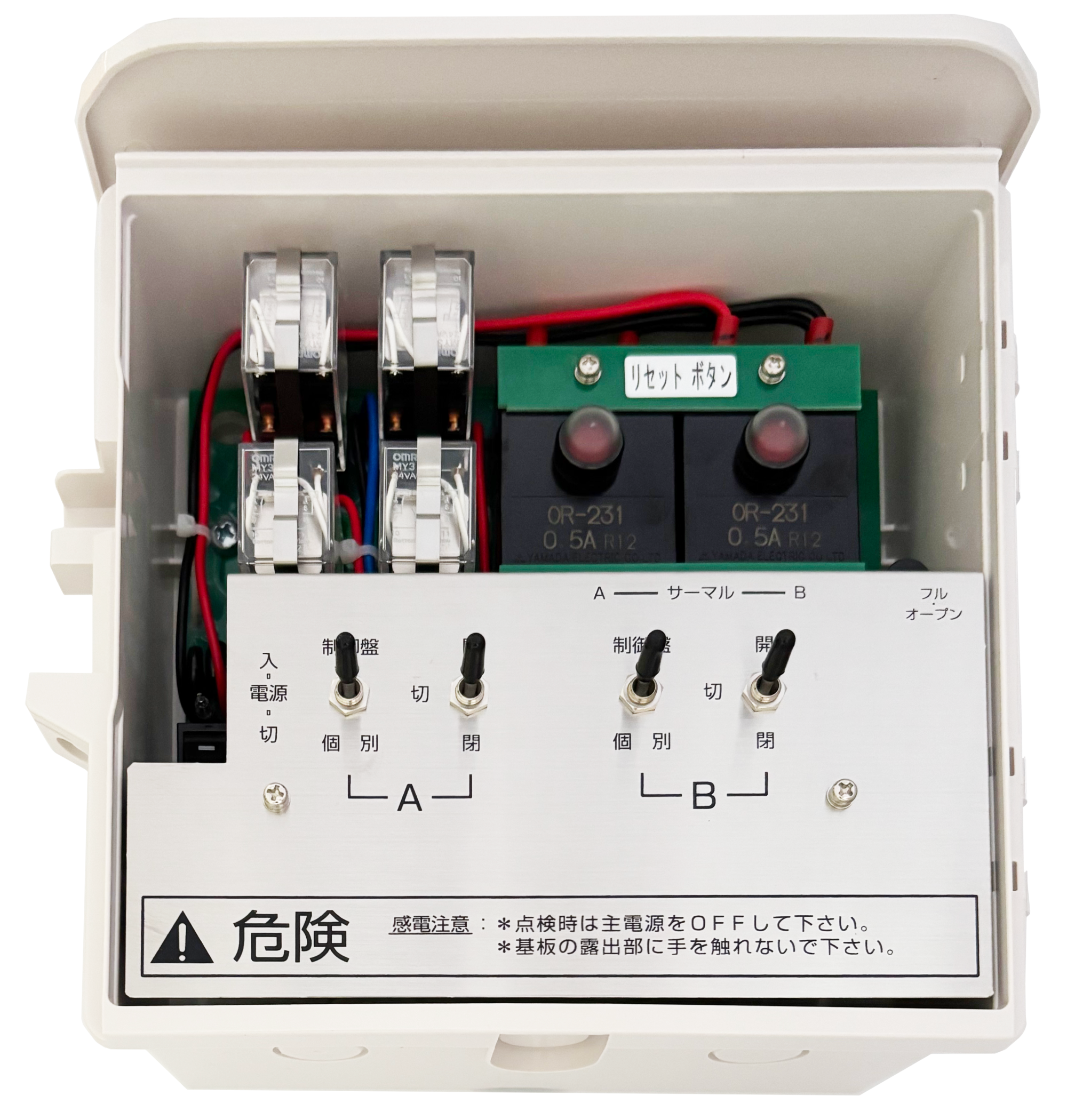

ACリレーBOX

型　　式／RB－0.5A

電　　源／3相200V

消費電力／5W

制御回路／AC24V

制御台数／B50plusモーター2台

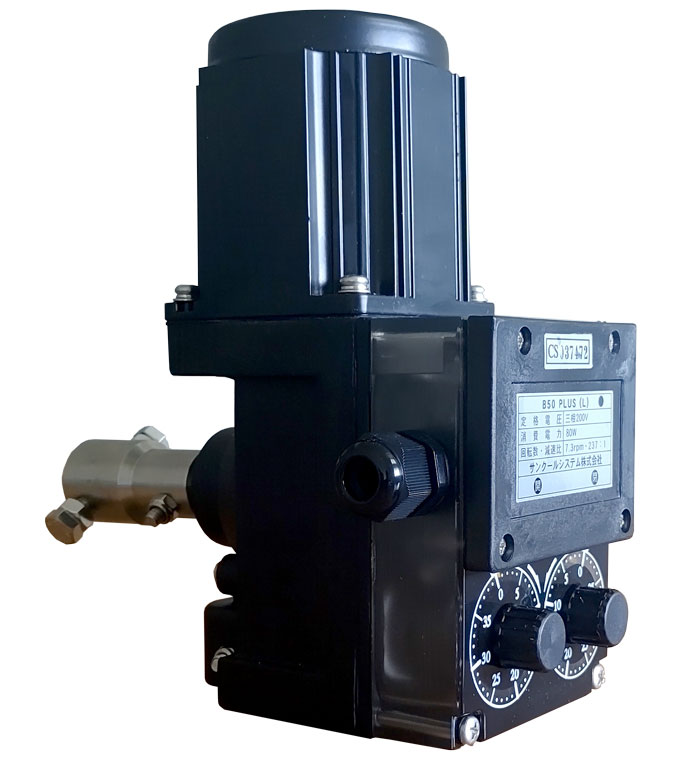

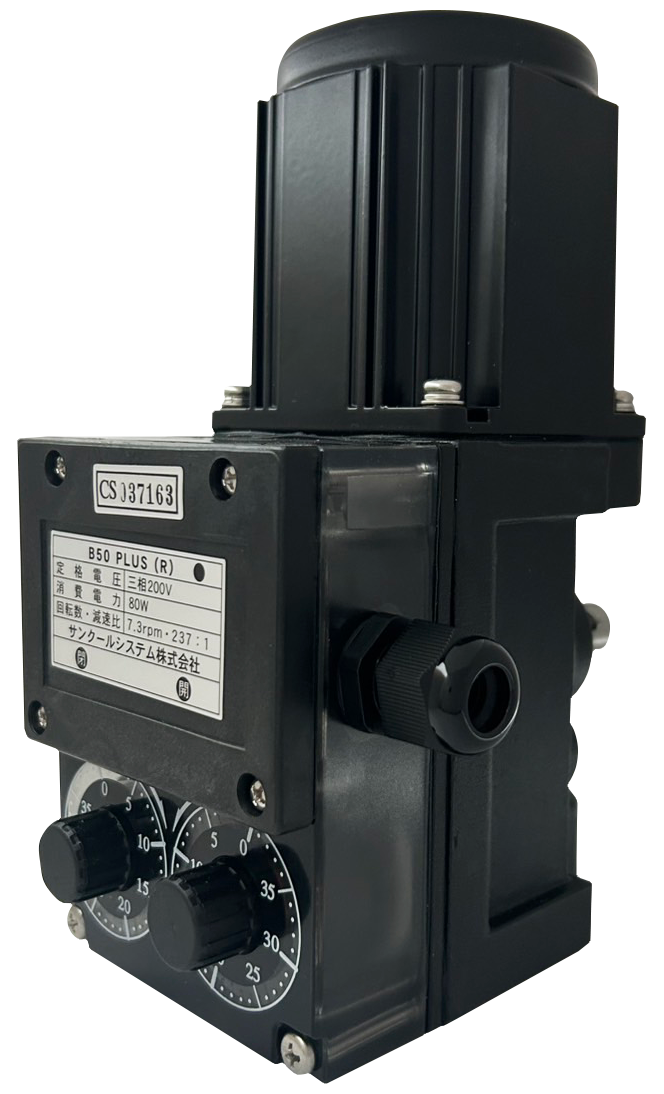

B50plusモーター

型　　式／AOS5072

電　　源／3相200V

消費電力／80W

重　　量／約3.5Kg

DCタイプ

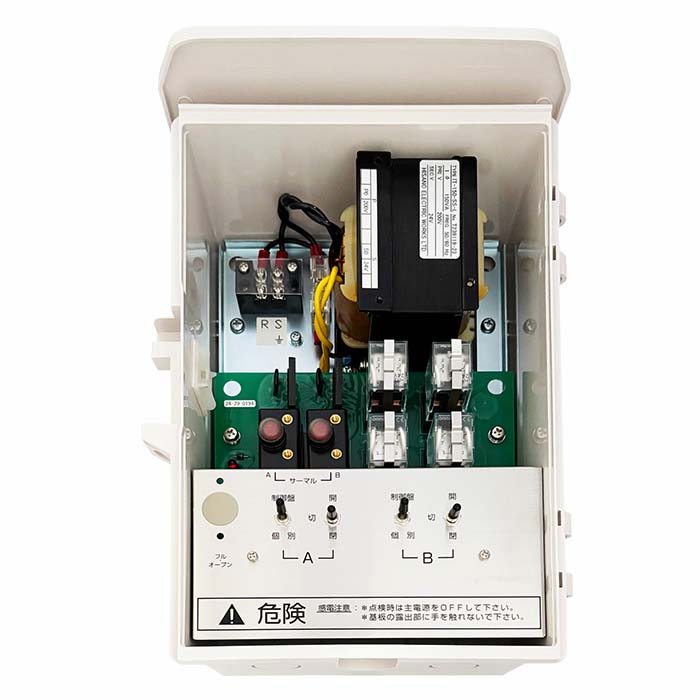

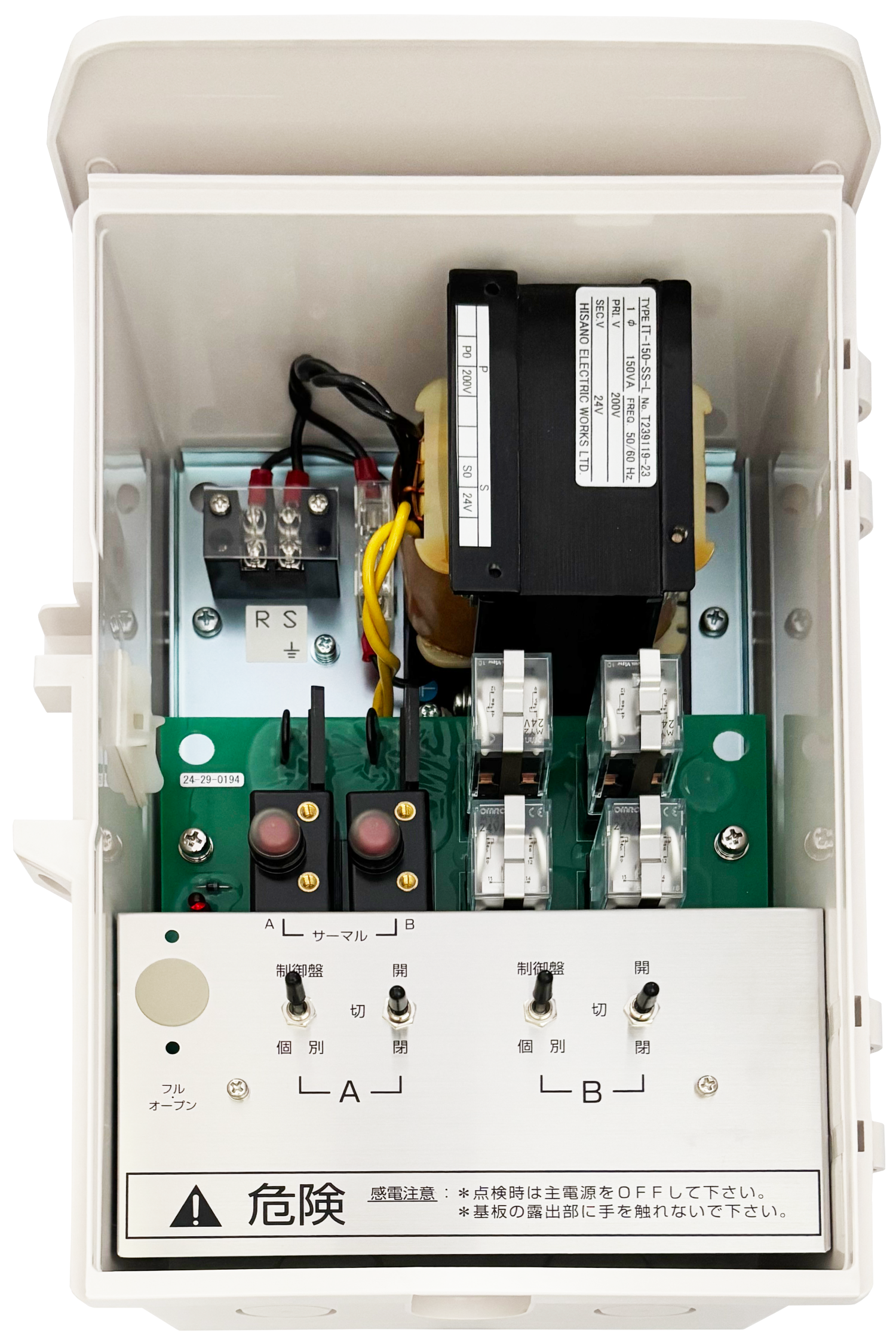

DCリレーBOX150VA

型　　式／RB－1.5A

電　　源／単相200V

消費電力／5W

制御回路／AC24V

制御台数／サンパワーモーター2台

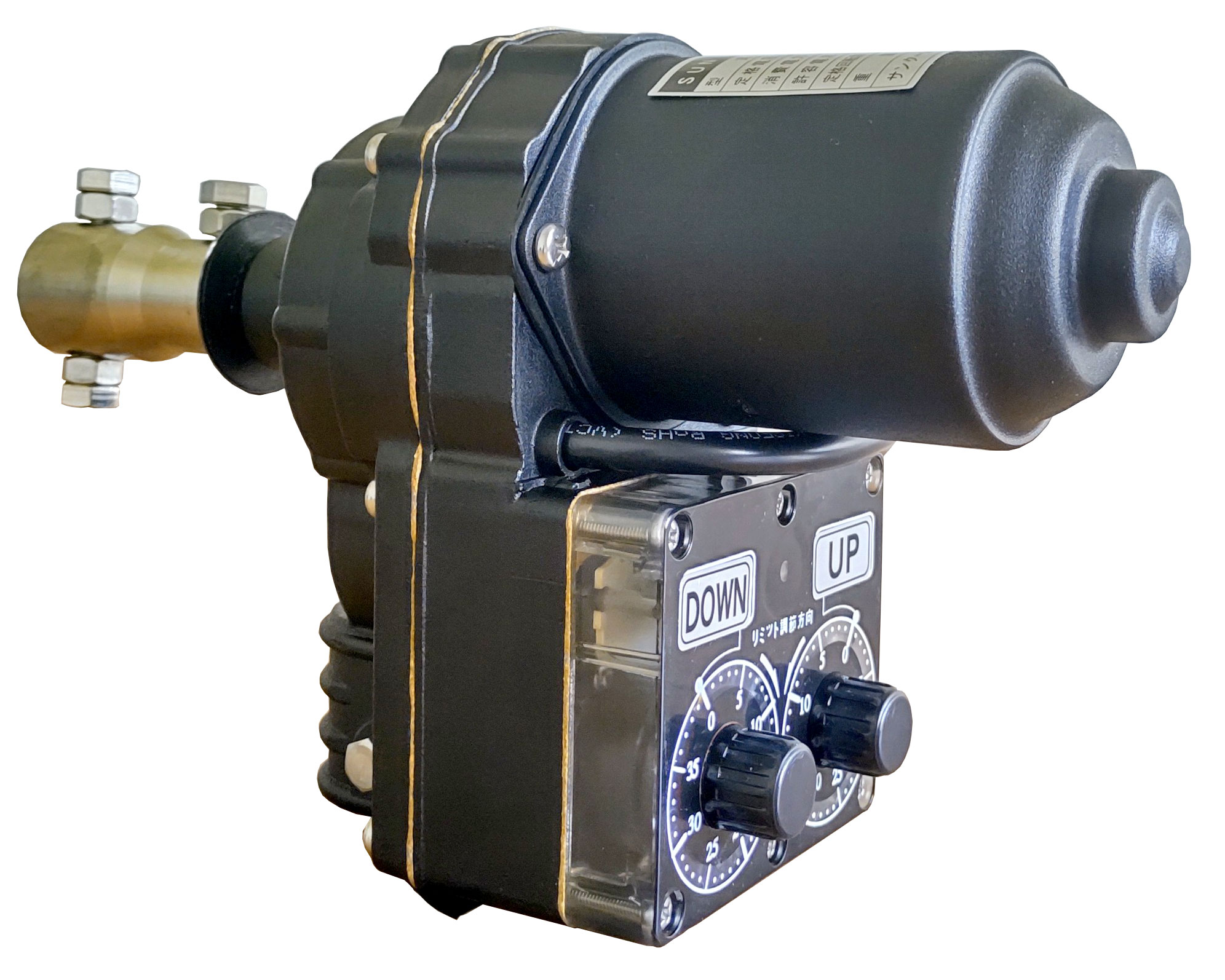

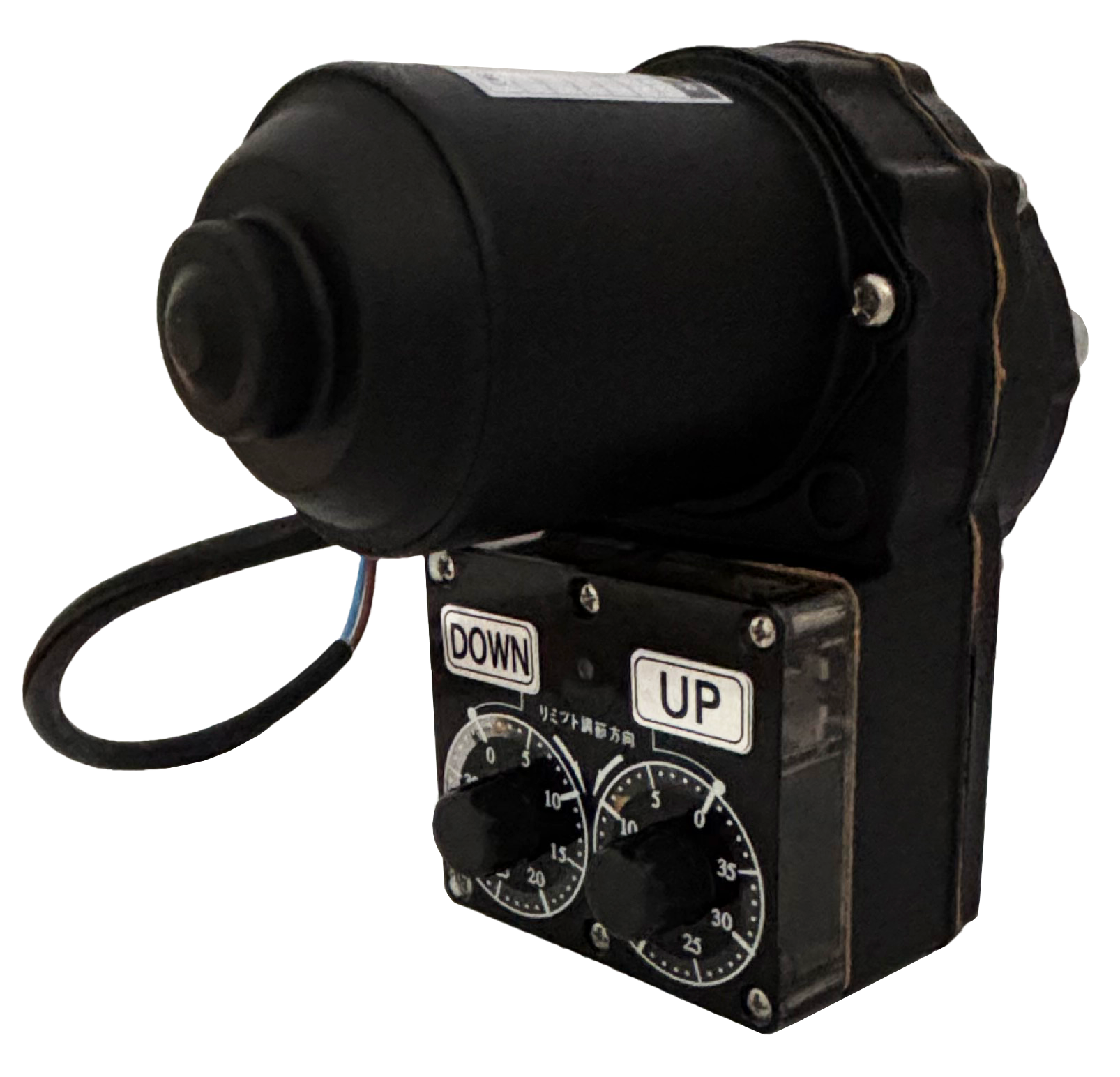

サンパワーモーター

型　　式／SP3

電　　源／DC24V

消費電力／48W

重　　量／約2.4Kg

主な接続センサー

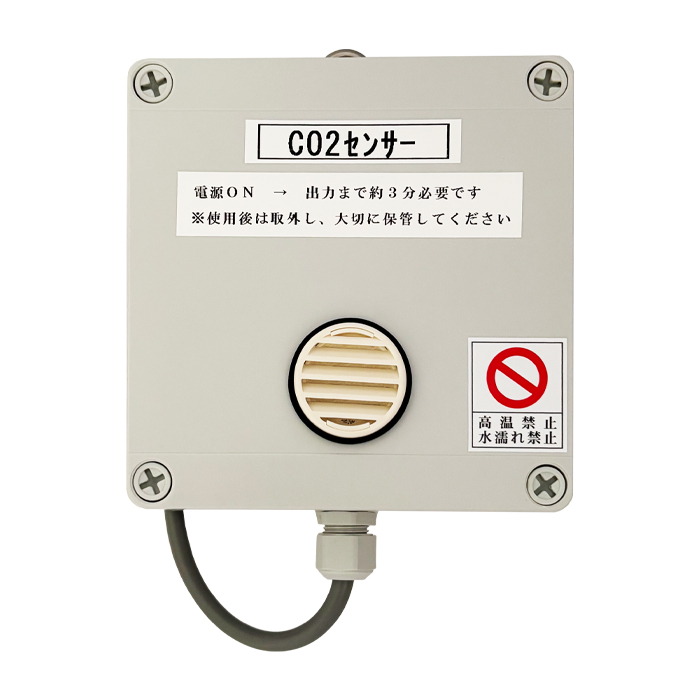

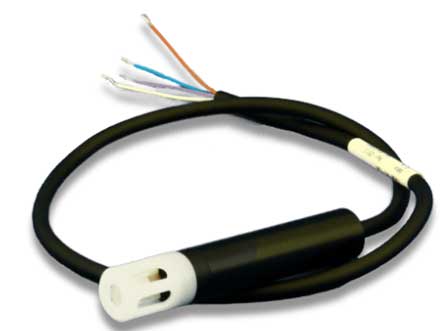

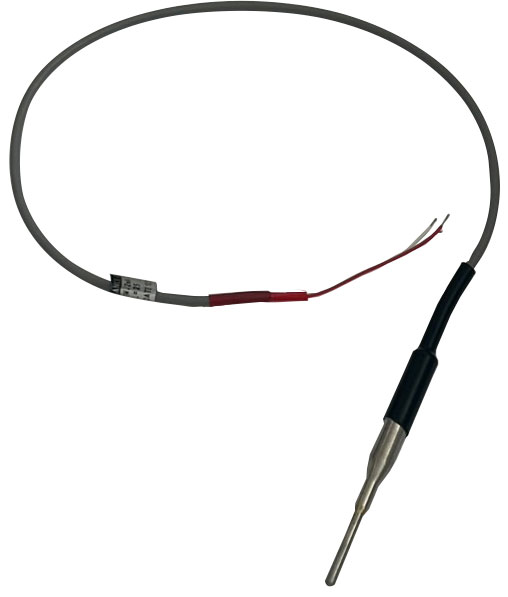

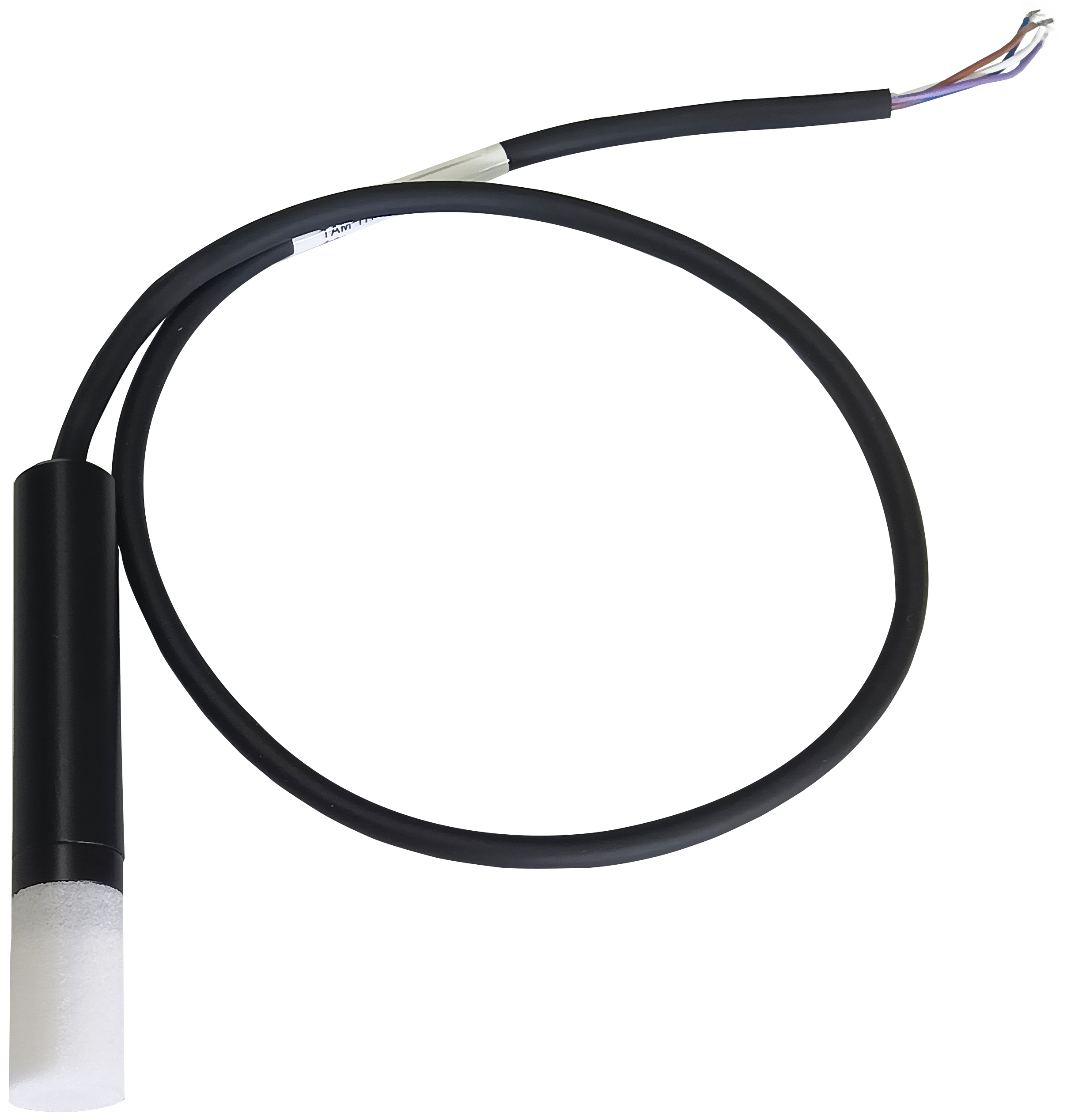

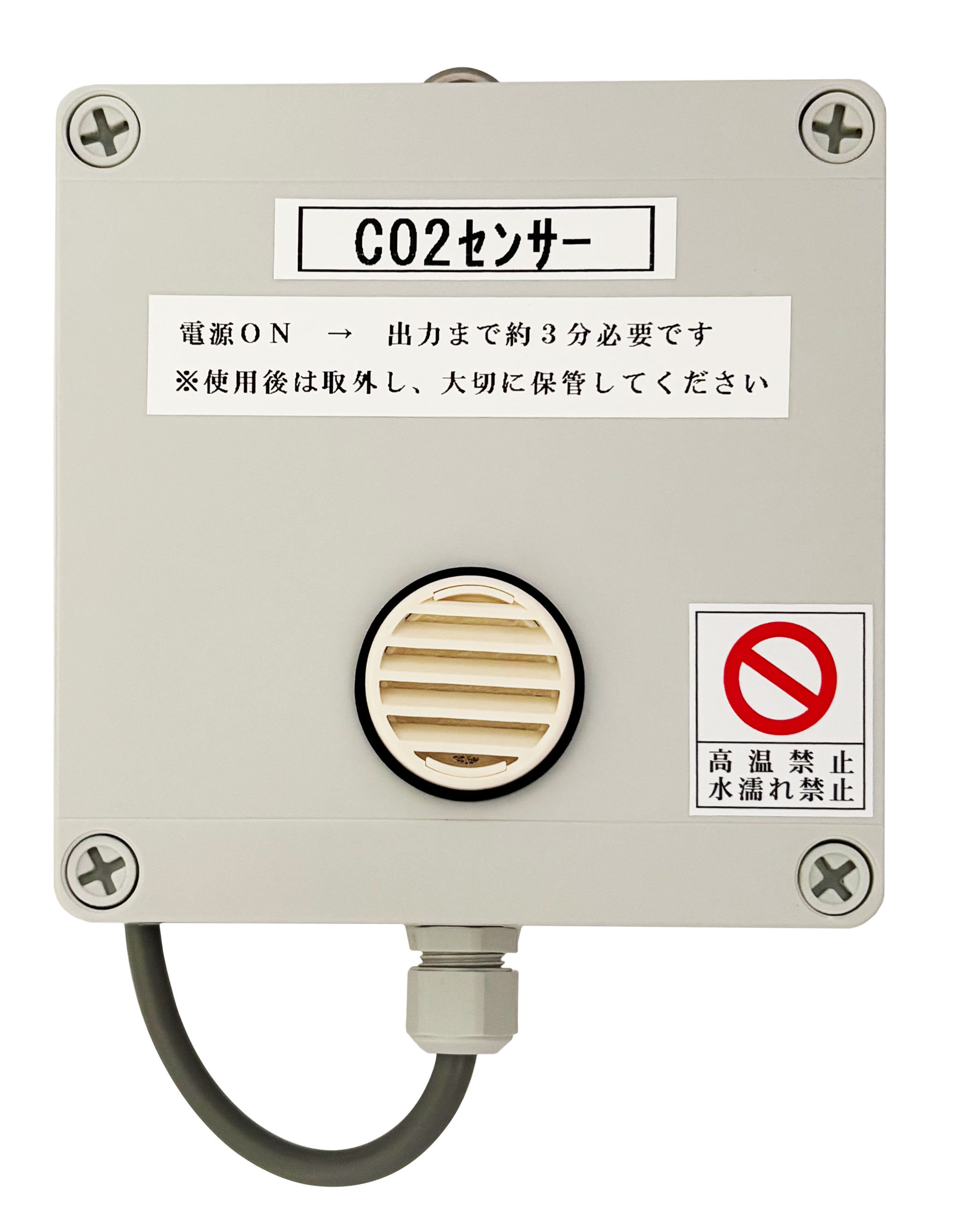

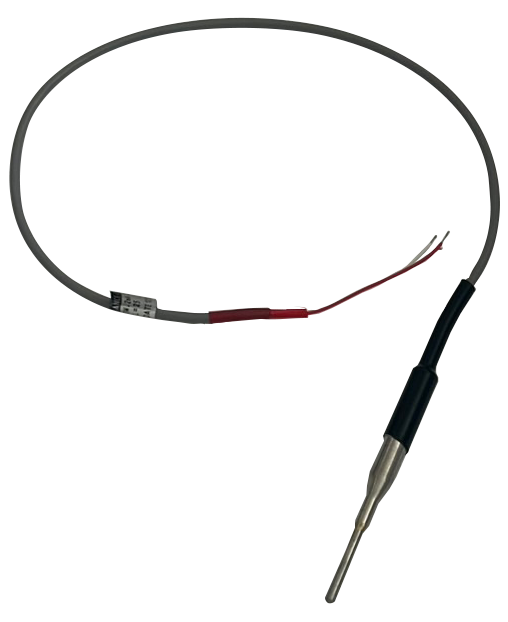

温度センサー	温度センサー	自動校正CO2センサー

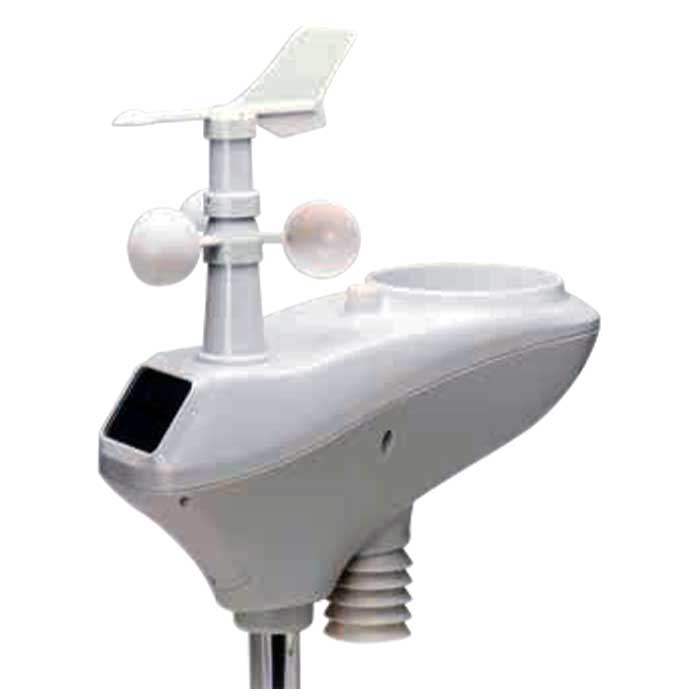

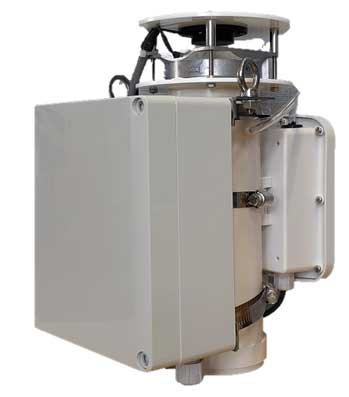

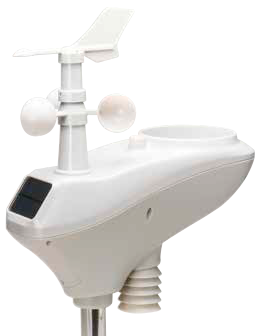

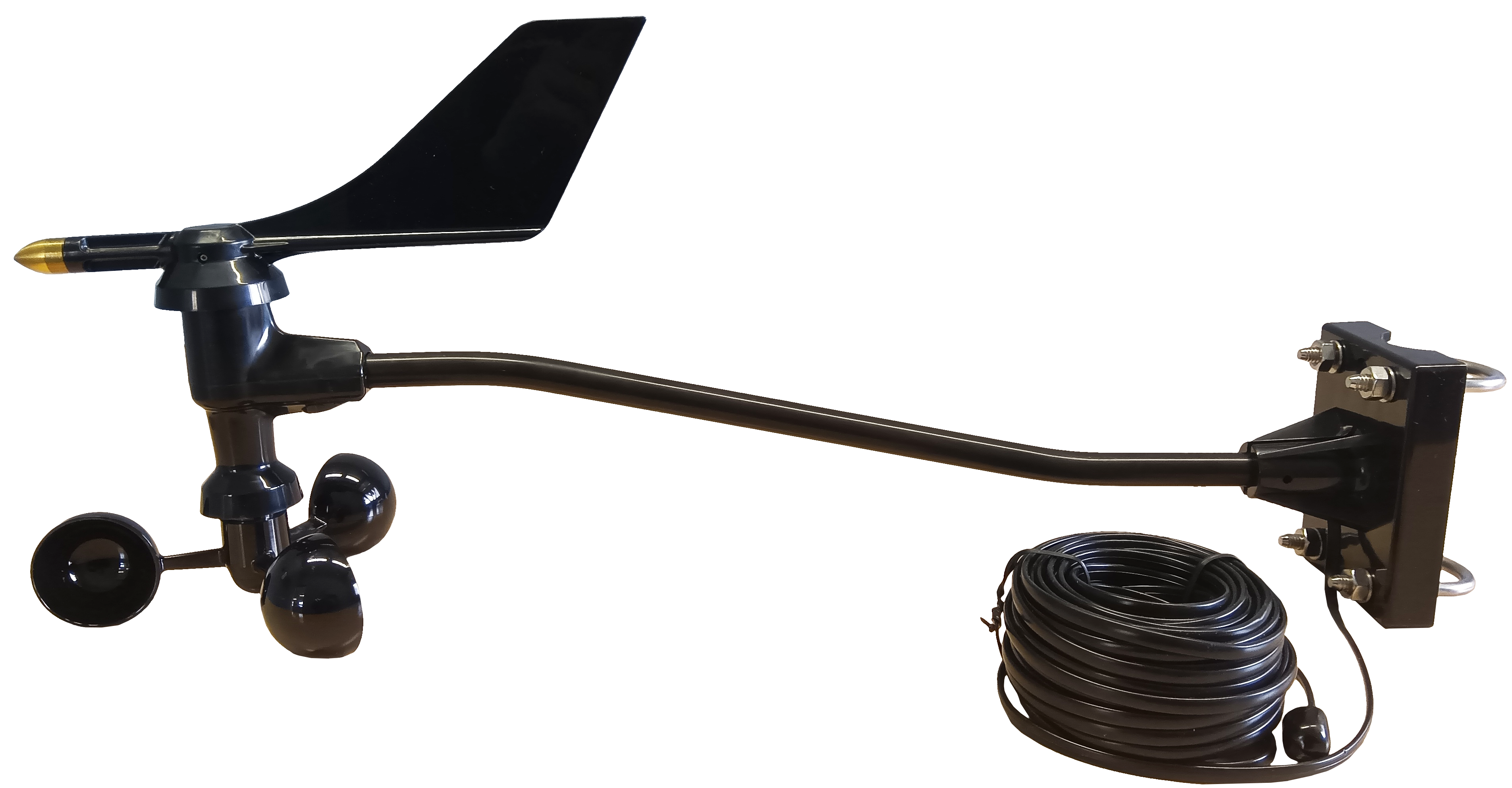

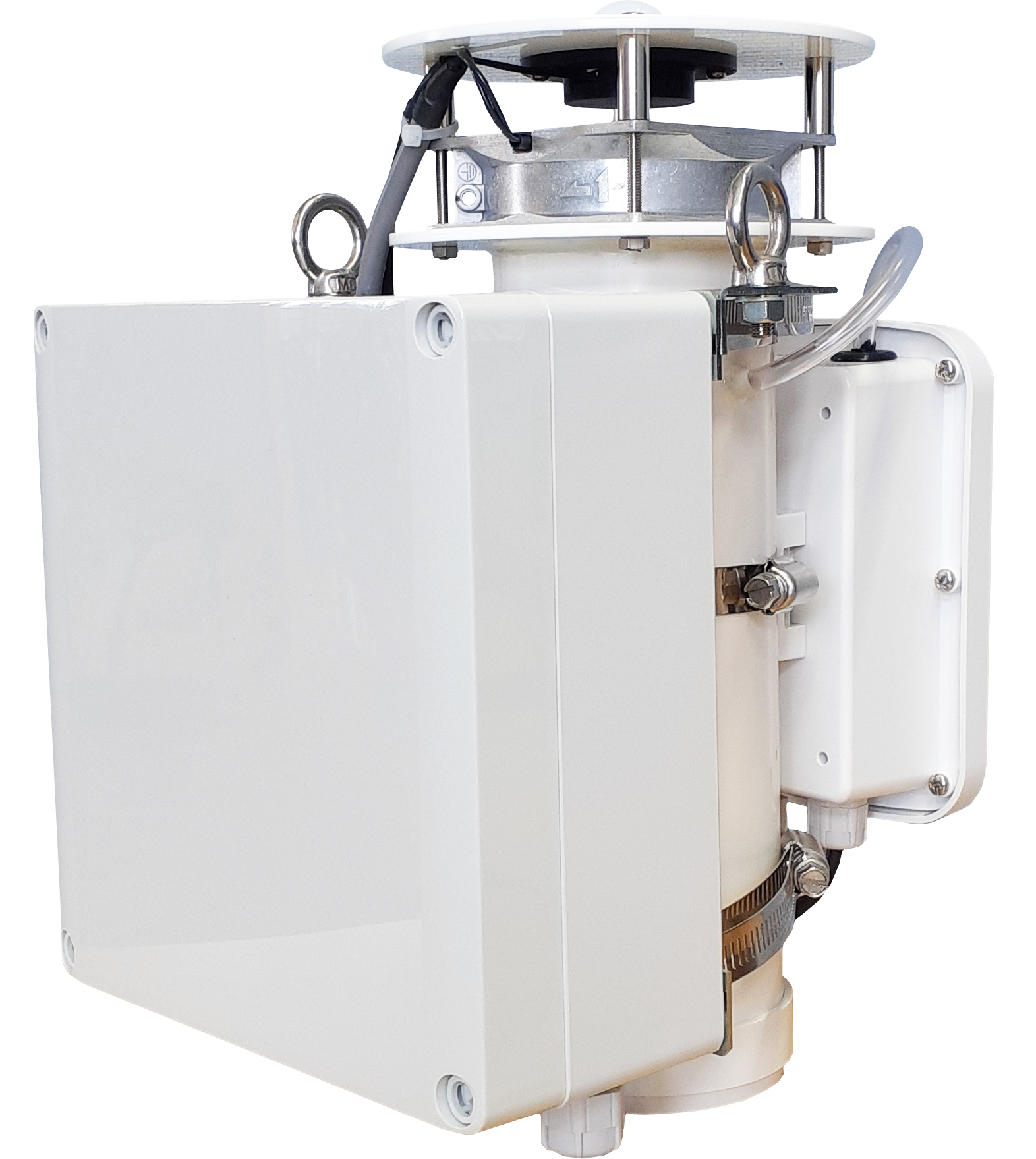

ハウス内環境測定装置: スマートノード3 温度・湿度・CO2・照度オプション：土壌・日射	気象センサー外気温・風速・風向・雨量	風向風速センサー

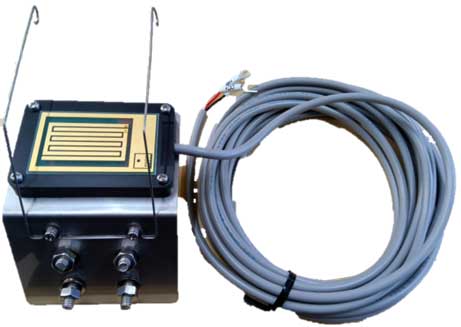

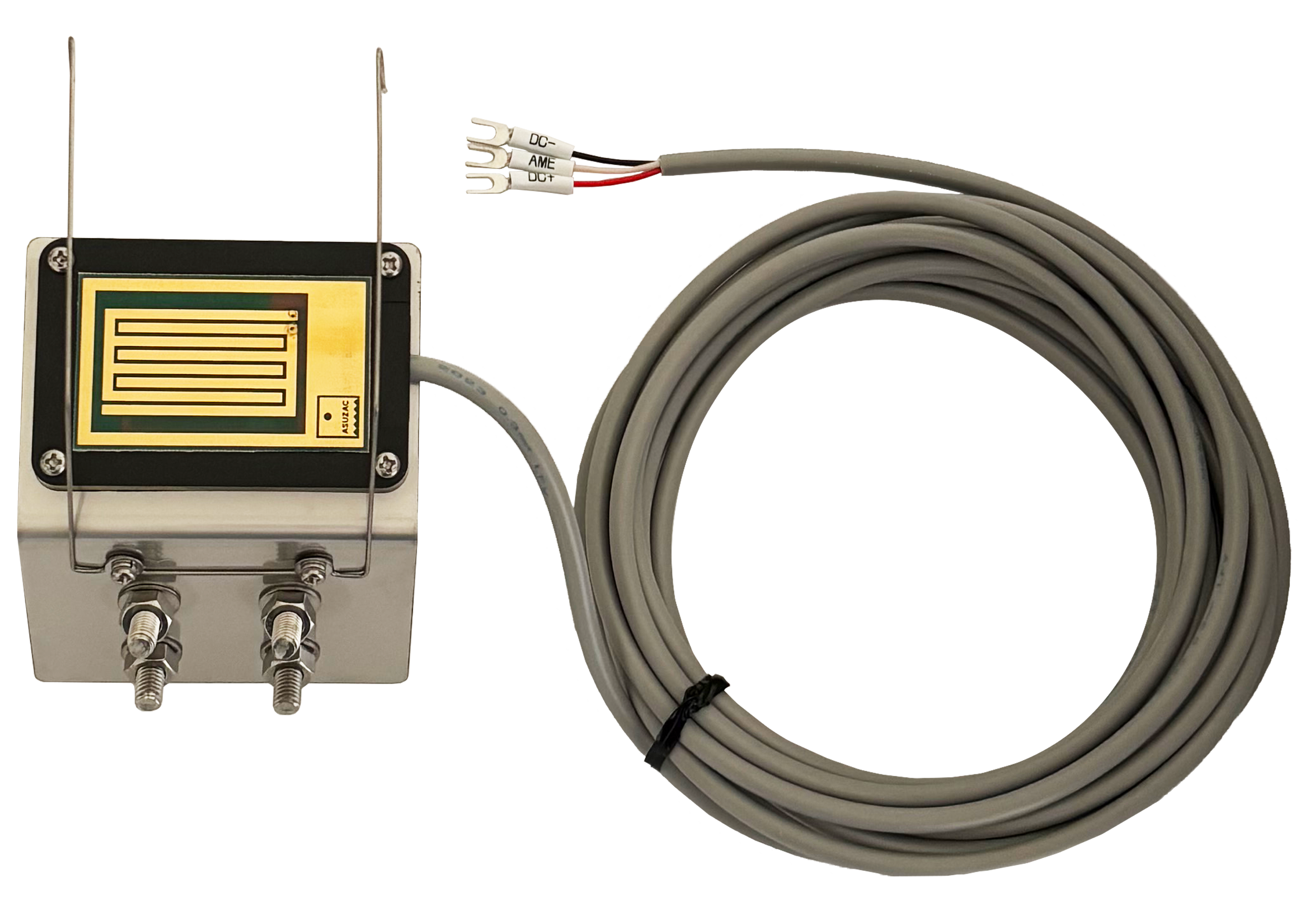

雨センサー
